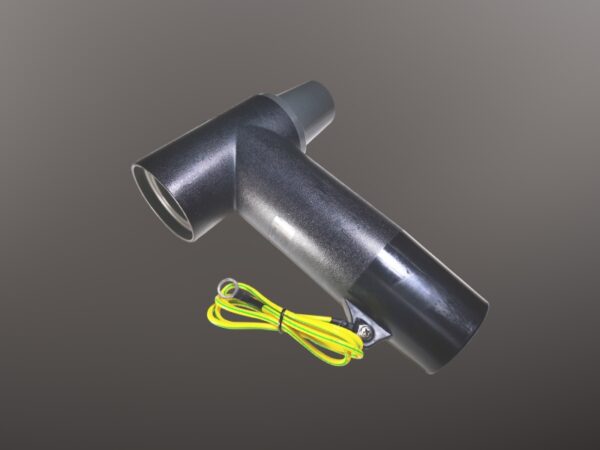

10kV防洪型可触摸带避雷器后插头

前插式避雷器能直接和套管座、穿墙套管等连接；后插式避雷器和前插头或另外的后插头连接，为电气设备提供过电压保护。
插头内置的氧化锌阀片具有良好的非线性，使避雷器具有残压低，通流容量大，响应时间快，徒波性平坦的特性，能有效的防止雷击、操作冲击及提供过电压保护，确保输变电设备安全运行。

检测项目	YH5WS-13/36	YH5WZ-17/45	YH5WR-17/45	YH5WS-17/50
系统标称电压	10.0kV	15.0kV	15.0kV	15.0kV
避雷器额定电压	13.0kV	17.0kV	17.0kV	17.0kV
持续运行电压	10.4kV	13.6kV	13.6kV	13.6kV
直流1mA参考电压	≥ 19.3kV	≥ 24kV	≥ 24kV	≥ 25kV
陡波冲击残压	≤ 41.3kV	≤ 51.8kV	≤ 51.8kV	≤ 57.5kV
雷电冲击残压	≤ 36.0kV	≤ 45kV	≤ 45kV	≤ 50kV
操作冲击残压	≤ 30.7kV	≤ 35kV	≤ 38.3kV	≤ 42.5kV
方波冲击残压	150A	150A	400A	100A
大电流冲击耐受	65kA	65kA	65kA	65kA

▲产品满足GB11032、JB/T8952的要求。
