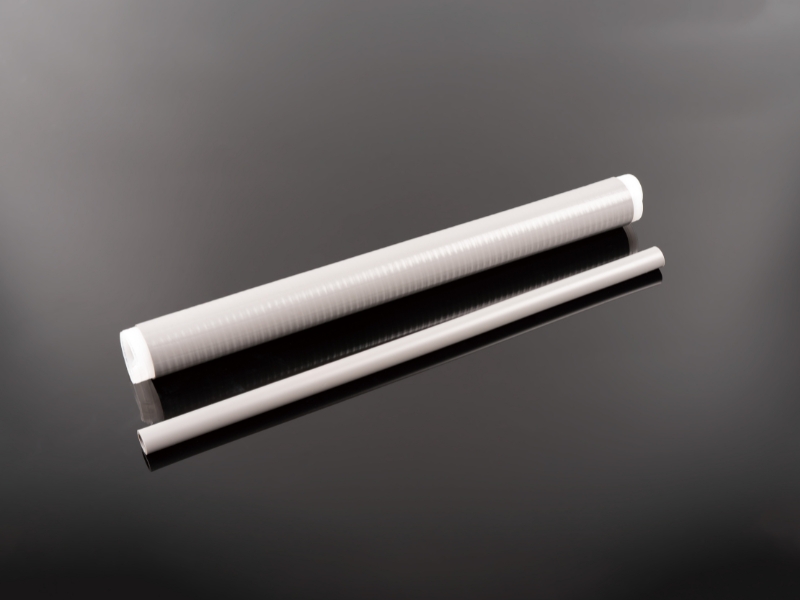

0.6/1kV 终端 / 中间连接

0.6/1kV 终端 / 中间连接

适用于电压等级 0.6/1kV、1.8/3kV 及以下单芯、二芯、三芯、四芯、五芯、六芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的连接，起密封、绝缘、应力疏散的作用。特别适用于石油、化工、矿山等易燃易爆场所。

分类：硅橡胶全冷缩电缆附件

描述

规格划分

产品名称	产品型号	适用电缆截面(mm²)
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-1-1	25-50
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-2-1	70-120
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-3-1	150-240
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-4-1	300-400
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-1-2	25-50
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-2-2	70-120
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-3-2	150-240
0.6/1kV终端(T) 及中间连接(J)	YX-LS1kVT/J-4-2	300-400
0.6/1kV终端 (T) 及中间连接(J)	YX-LS1kVT/J-1-4	25-50
0.6/1kV终端 (T) 及中间连接(J)	YX-LS1kVT/J-2-4	70-120
0.6/1kV终端 (T) 及中间连接(J)	YX-LS1kVT/J-3-4	150-240
0.6/1kV终端 (T) 及中间连接(J)	YX-LS1kVT/J-4-4	300-400
0.6/1kV终端(T) 及中间连接	YX-LS1kVT/J-1-5	25-50
0.6/1kV终端(T) 及中间连接	YX-LS1kVT/J-2-5	70-120
0.6/1kV终端(T) 及中间连接	YX-LS1kVT/J-3-5	150-240
0.6/1kV终端(T) 及中间连接	YX-LS1kVT/J-4-5	300-400

电气性能

检测项目	标准要求
3min 交流电压试验	8kV，未闪络，未击穿
1min 工频电压试验（淋雨，7.2kV）	未闪络，未击穿
恒定负荷循环电压试验（空气中）	4.5kV，导体加热至(95-100)℃，共60次循环，未闪络，未击穿
15min 交流耐压试验	4.5kV，未闪络，未击穿
15min 直流耐压试验（负极性，7.2kV）	未闪络，未击穿
适用电缆截面	16-400mm²

终端主要配件

冷缩终端

编织地线

恒力弹簧

PVC胶带

分支手套

填充胶

中间连接主要配件

中间接头

防水复合带

胶手套

编织地线

恒力弹簧

铠装带
